Rétroconception & Scan 3D

Mesure, contrôle qualité et reproduction précise de vos pièces industrielles

MMB VOLUM-e met à votre disposition des solutions avancées de numérisation 3D pour le contrôle dimensionnel et la rétroconception de vos pièces, qu’elles soient prototypes ou en série. Grâce à des technologies de scan 3D et de mesure tridimensionnelle haute précision, nous générons des fichiers 3D exploitables pour la rétroconception, le contrôle qualité, ou encore la validation géométrique de vos productions.

La rétroconception : recréer vos pièces sans fichier CAO d’origine

La rétroconception (reverse engineering) permet de reconstruire un fichier CAO complet et exploitable à partir de la numérisation 3D d’une pièce physique. Le processus convertit un nuage de points en géométrie CAO précise, prête à être utilisée pour la fabrication, la modification ou la réindustrialisation.

Avantages du scan 3D pour la rétroconception

  • Haute précision : capture fidèle des géométries et des détails fins pour obtenir un modèle numérique de grande exactitude.
  • Rapidité : acquisition de millions de points en quelques minutes, même sur des pièces complexes.
  • Grande flexibilité : numérisation adaptée à tout type d’objet, quelle que soit la taille, la forme ou le matériau.

Procédé non destructif : technologie sans contact, parfaitement adaptée aux pièces fragiles ou précieuses.

Applications clés de la rétroconception et du scan 3D

  • Reproduction de pièces détachées obsolètes ou non disponibles
  • Création de plans techniques à partir de pièces existantes ou sans documentation
  • Numérisation pour duplication, industrialisation ou modification de conception
  • Analyse géométrique d’outils ou de composants modifiés manuellement

PROCÉDÉS DE MESURE DIMENSIONNELLE CHEZ MMB VOLUM-e

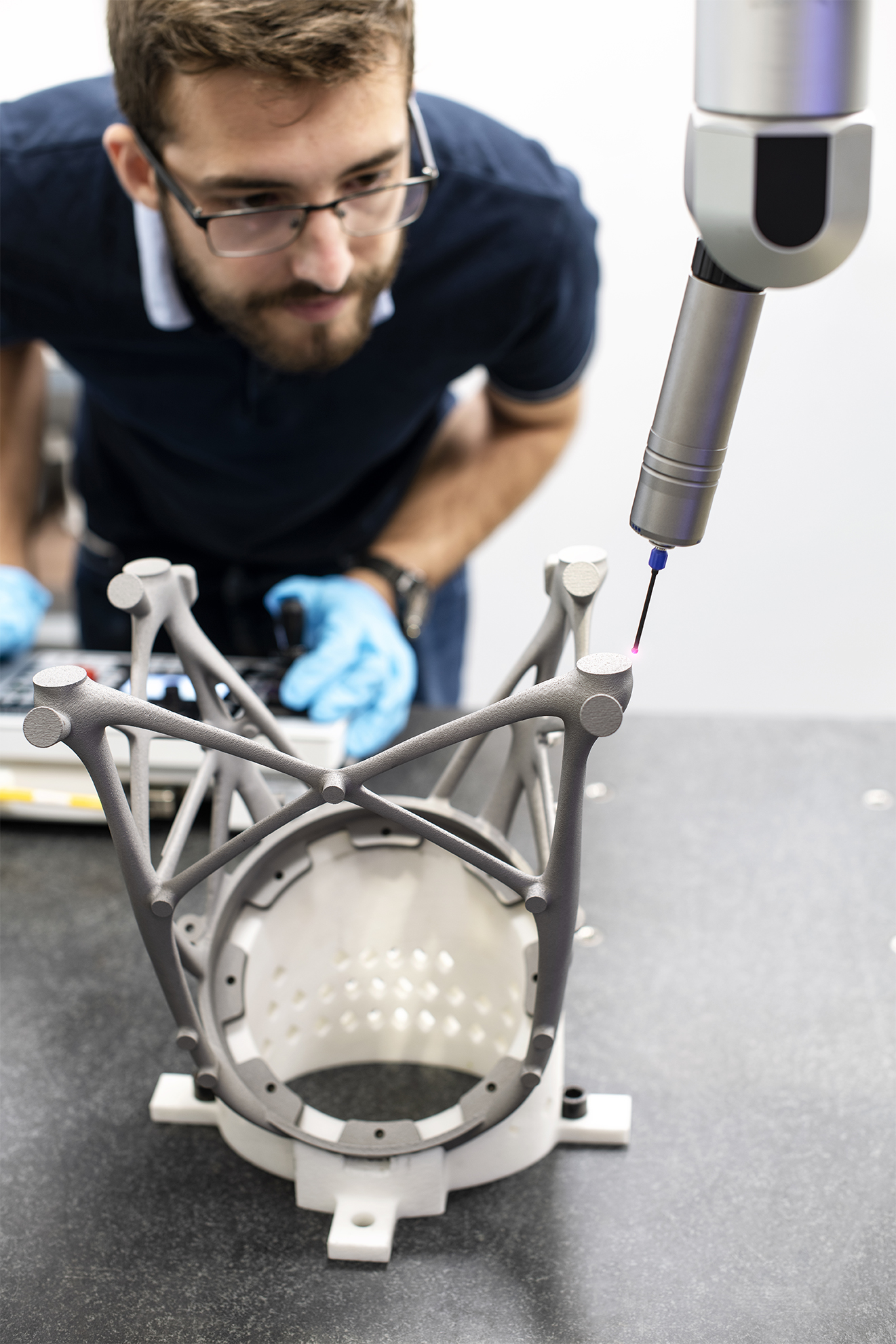

Machine de Mesure Tridimensionnelle (MMT) – Zeiss Contura

La Zeiss Contura assure des mesures dimensionnelles d’une très grande fiabilité sur pièce physique.

  • Précision élevée : marge d’erreur E0 = 1,5 + L/350 µm
  • Capacité de mesure : jusqu’à 1000 x 1200 x 600 mm
  • Comparaison CAO / pièce réelle : vérification directe avec le fichier théorique CATPART pour garantir une qualité dimensionnelle rigoureuse.

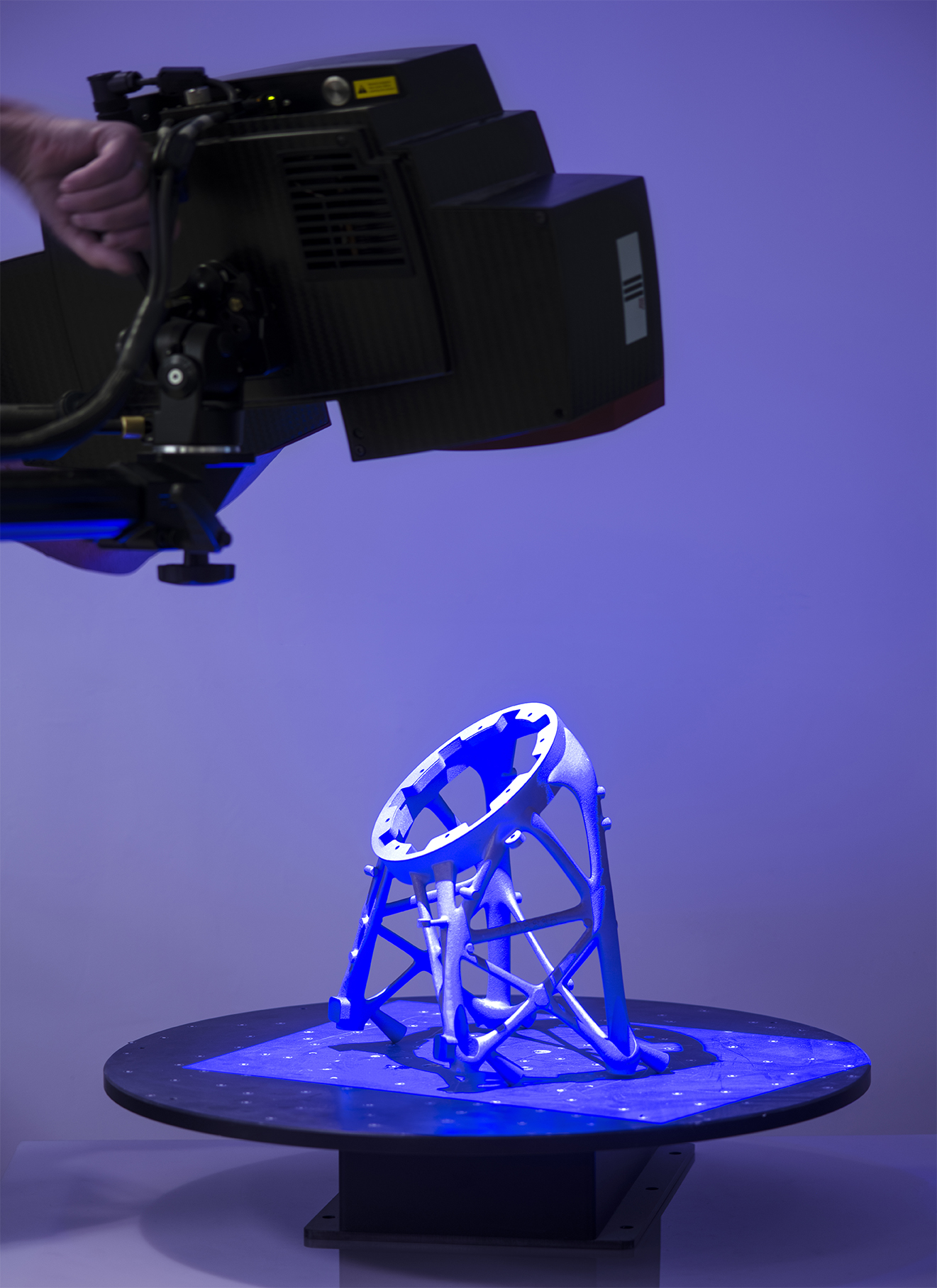

Scan 3D – Triple Scan Atos Gom

Le scanner Atos Gom capture l’intégralité de la pièce pour générer un fichier 3D STL détaillé.

  • Contrôle qualité : comparaison directe avec la CAO de référence pour détecter défauts dimensionnels, déformations et microfissures.
  • Volume de scan : de 170 x 170 x 170 mm à 700 x 700 x 700 mm, avec une précision et une vitesse d’exécution optimales.

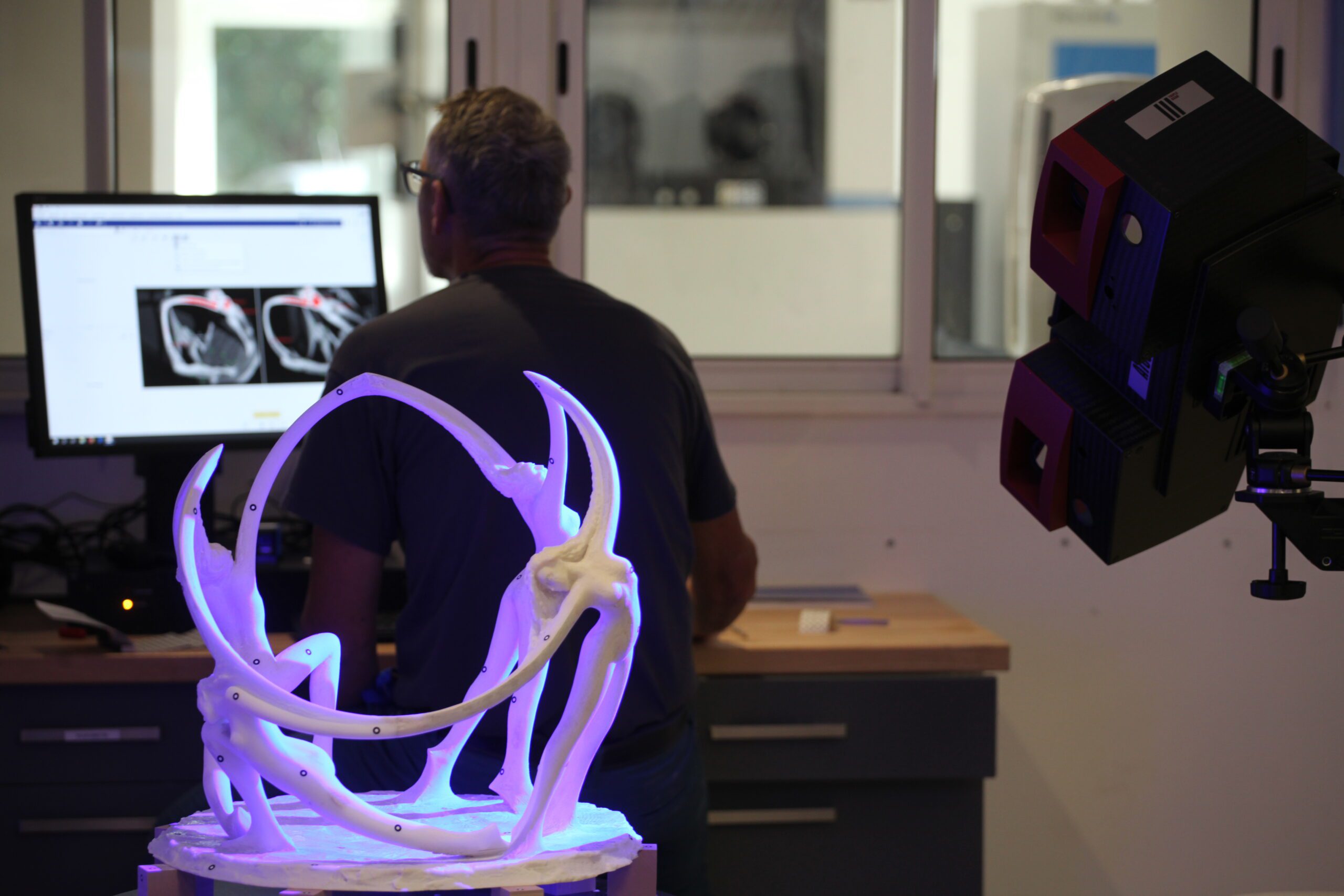

Scan 3D : capturer, mesurer et contrôler vos pièces avec précision

Grâce à son scanner 3D optique de dernière génération, MMB VOLUM-e capture avec exactitude la géométrie complète de vos pièces. Nos solutions de mesure sans contact et de contrôle 3D sont adaptées aux pièces complexes comme aux géométries simples.

Processus de numérisation précis

  • Captures multiples : acquisition sous plusieurs angles pour une reconstruction complète et fidèle.
  • Nuage de points dense : restitution précise des dimensions globales et des moindres détails.
  • Logiciels avancés : calcul précis des points caractéristiques en 3D pour un rendu optimal.

Contrôle exhaustif et fiable

  • Rapport de contrôle détaillé pour vérifier la conformité dimensionnelle des pièces.
  • Analyse complète de la géométrie, des dimensions et des déformations sous contrainte.
  • Validation rigoureuse des écarts par rapport au modèle CAO théorique : contrôle des épaisseurs, des pièces libres ou en assemblage.

APPLICATIONS CLÉS DU SCAN 3D CHEZ MMB VOLUM-e

Contrôle préventif

Validation dimensionnelle de prototypes et de pré-séries.

Contrôle de vérification

Contrôle qualité des échantillons en cours de production.

Contrôle correctif :

Détection des écarts et correction rapide des dérives en cours de fabrication.
